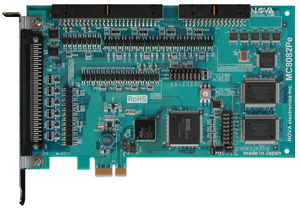

MC8082Pe-PCI Express x1対応 8軸モーションコントロールボード

MC8082Pe
MC8082Peは、汎用4軸モーションコントロールIC "MCX304"を2個搭載した、PCI Express ×1対応の回路基板です。1ボードで8軸のサーボモータ、またはステッピングモータを各軸独立に位置決め制御または速度制御することができます。
PCIバス対応ボード"MC8082P"からの置き換えも可能です。




PCI Express ハーフサイズで 8軸独立制御可能

PCI Expressハーフサイズでありながら、8軸のモータを同時・独立に制御できます。 ドライブパルス出力やリミットセンサー入力など必ず必要な信号は、背面コネクタにアサインされています。 エンコーダ入力、汎用出力、ドライブ操作信号などは、ボード上コネクタに配置され、必要に応じてご使用いただけます。


全軸自動原点出し機能

MC8082Peは、MCX304の持つ自動原点出し機能により、ユーザプログラムの負担を大幅に軽減します。
高速原点近傍検出 → 低速原点検出 → エンコーダZ相検出 → 偏差カウンタクリア出力 → オフセット移動 → 位置カウンタクリアの一連の検出動作を全自動化





放物線S字加減速

通常の直線加減速ドライブ(台形駆動)に加え、放物線 S字加減速ドライブが可能です。S字加減速ドライブは、右図に示すように、出力パルス数が少なくてもS字カーブを失わず、あくまでも滑らかです。





評価ツールプログラム

評価ツールプログラムにて、簡単に動作評価をすることが出来ます。


取扱説明書(ハードウェア) 取扱説明書(ソフトウェア) 仕様書ダウンロード
